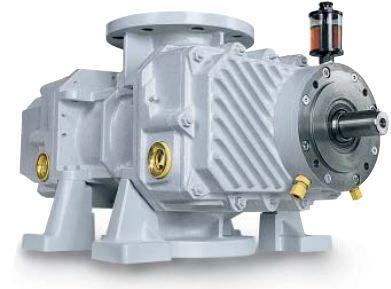

En kapselblæser (Roots-princip) består af et statorhus med to modsat roterende rotorer. Rotorerne er typisk 2-vingede eller 3-vingede og kører med samme hastighed i hver sin retning.
Sådan fungerer en kapselblæser
Rotorerne synkroniseres af et præcisionsgear uden for gas-kammeret. Det sikrer den nødvendige spalte mellem rotorer og hus, så de aldrig rører hinanden. Fordi der ikke er kontakt, kan kompressionskammeret køres helt uden olie.
Kapselblæsernes volumetriske ydelse er konstant, hvilket tillader drift under vekslende trykforhold. Gassen fanges i lommerne mellem rotor og hus og transporteres fra indsugningssiden til afgangssiden. Der sker ingen intern kompression – når lommen åbner mod afgangen, strømmer gas tilbage fra tryksiden, og først derefter komprimeres gassen mod systemets modtryk. Princippet er enkelt og robust.
Ydelse
-Volumetrisk flow er næsten konstant og proportionalt med omdrejningstallet. Det gør blæseren stabil ved vekslende trykforhold.
-Med 3-vingede rotorer flyttes seks gaslommer pr. hel omdrejning af drivakslen (tre pr. rotor). Derudover reduceres vibrationerne i forhold til 2-vingede kapselblæsere.
-Effektoptaget stiger med trykdifferencen – ikke “automatisk til driftstid”, men helt lineært med det arbejde maskinen skal udføre.
Oliefri drift med kapselblæser
Fordi rotorerne er berøringsfri, er der ingen smøring i selve gasvejen. Det giver 100% oliefri transportluft, hvilket er afgørende i kemiske processer, fødevare, pharma og andre applikationer med lave forureningskrav.
Typiske data
- Flow: op til 22.400 m³/h
- Trykdifferens: op til 1 bar overtryk
- Vakuum: ned til ca. 500 mbar absolut (svarende til ca. -0,5 barg)
- Udførelse: fås også i ATEX Zone 1 og Zone 2
Hvad er en kapselblæser?
En kapselblæser til vakuum fungerer efter det velkendte roots-princip, hvor to rotorer arbejder synkront i et lukket kammer. Når rotorene roterer i modsatte retninger, transporteres luft eller gas gennem blæseren og videre ud i systemet. Resultatet er et stabilt og kontinuerligt flow, som gør kapselblæsere særligt velegnede til industrielle vakuum- og trykapplikationer.
Hos Vakuumpumper.dk leverer vi kapselblæsere til både vakuum og overtryk i en lang række industrielle miljøer. Løsningerne anvendes blandt andet inden for vakuumteknik, pneumatisk transport, fødevareindustri, kemiindustri og centrale vakuumanlæg.
Hvordan fungerer en kapselblæser til vakuum?
En kapselblæser arbejder efter princippet om positiv fortrængning. Luft eller gas trækkes ind på sugesiden og transporteres gennem kammeret via de roterende stempler.
Indsugning af luft og gas
Når rotorene roterer, opstår der et tomrum på sugesiden. Dette undertryk trækker luft eller gas ind i kammeret mellem rotor og hus.
Transport gennem kammeret
Luften transporteres videre gennem kapselblæseren uden intern kontakt mellem rotorene. Timing gears sørger for, at rotorene arbejder synkront med præcise tolerancer.
Udløb og trykopbygning
Når mediet når udløbssiden, presses det videre ind i det tilsluttede vakuumsystem eller trykanlæg. Selve trykopbygningen sker som følge af modstanden i systemet.
Fordi kapselblæseren ikke komprimerer luften internt på samme måde som andre vakuumpumper, sker der kun minimal opvarmning af mediet. Det gør løsningen energieffektiv og særligt velegnet til kontinuerlig drift.
Fordele ved kapselblæser til vakuum
Kapselblæsere anvendes i mange industrielle applikationer, fordi de kombinerer høj driftssikkerhed med oliefri drift og lavt vedligeholdelsesbehov. Fordele ved kapselblæsere:
- Oliefri drift uden smøring i kompressionskammeret
- Konstant volumenflow selv ved vekslende trykforhold
- Høj driftssikkerhed og robust konstruktion
- Lavt vedligeholdelsesbehov
- Velegnet til kontinuerlig drift
- Energieffektiv løsning med lavt kraftforbrug
- Mulighed for ATEX-versioner
- Kan anvendes som booster i vakuumsystemer
- Velegnet til processer med krav til lavt forureningsniveau
Hos Vakuumpumper.dk hjælper vi med at dimensionere den rigtige kapselblæser til både standardapplikationer og mere komplekse vakuumløsninger.
Hvornår vælger man en kapselblæser?
En kapselblæser vælges typisk i applikationer, hvor der er behov for høj volumenstrøm ved lave driftstryk. Den er særligt velegnet i systemer, hvor der ønskes oliefri drift, stabil vakuumydelse og kontinuerlig drift over længere perioder.
Kapselblæsere bruges ofte som booster sammen med en primær vakuumpumpe for at øge den samlede kapacitet i vakuumsystemet. Det gør dem relevante i større industrielle anlæg, hvor høj ydelse og stabil drift er afgørende.
Hos Vakuumpumper.dk hjælper vi med at vurdere, om en kapselblæser er den rigtige løsning i forhold til flow, vakuumniveau og proceskrav.
Anvendelsesområder for kapselblæsere
Kapselblæsere anvendes i et bredt udvalg af industrier og processer, hvor der er behov for stabil vakuum- eller trykydelse.
Kapselblæser til fødevareindustri
I fødevareindustrien anvendes kapselblæsere blandt andet til vakuumemballering, materialehåndtering og processer med krav til oliefri luft og lavt forureningsniveau.
Kapselblæser til pneumatisk transport
Kapselblæsere bruges ofte til pneumatisk transport af pulver, granulat og andre materialer, hvor et stabilt flow er vigtigt for processen.
Kapselblæser til kemi- og pharma industri
Inden for kemiindustri og pharma industri anvendes kapselblæsere i processer, hvor ren drift, stabil vakuumydelse og lav kontaminering er afgørende.
Kapselblæser til spildevand og vandbehandling
Kapselblæsere anvendes også til iltning og beluftning i vandværker og spildevandsanlæg, hvor driftssikkerhed og energieffektivitet er vigtigt.
Kapselblæser til centrale vakuumanlæg
I industrielle vakuumsystemer anvendes kapselblæsere ofte som en del af større centrale vakuumanlæg, hvor de bidrager med høj kapacitet og stabil drift.
Hvordan vælger man den rigtige kapselblæser?
Når man vælger en kapselblæser til vakuum, er der flere tekniske forhold, som bør vurderes.
Flow og vakuumniveau
Blæserens flowkapacitet skal passe til det ønskede vakuumniveau og den samlede belastning i systemet.
Materialer og medie
Materialerne skal være kompatible med det medie, der transporteres gennem systemet. Dette gælder især ved kemiske processer eller aggressive gasser.
Energieffektivitet og drift
I mange industrielle anlæg er energieffektivitet en vigtig faktor. Her kan korrekt dimensionering og eventuel frekvensstyring være med til at reducere driftsomkostningerne.
Støj og vibrationer
Ved installation i støjfølsomme miljøer kan det være relevant at vælge løsninger med lyddæmpning eller vibrationsreduktion.
Hos Vakuumpumper.dk hjælper vi med både valg, dimensionering og teknisk rådgivning, så kapselblæseren passer til den konkrete applikation.
Kapselblæser med ATEX-godkendelse
I miljøer med eksplosive gasser eller dampe kan det være nødvendigt med en ATEX-godkendt kapselblæser. Hos Vakuumpumper.dk tilbyder vi også kapselblæsere til ATEX Zone 1 eller 2, afhængigt af proces og miljø.
ATEX-løsninger anvendes blandt andet inden for kemiindustri, procesanlæg og andre industrielle miljøer med særlige sikkerhedskrav. Her er korrekt specifikation og materialevalg afgørende for både drift og sikkerhed.
Service og rådgivning om kapselblæsere
Hos Vakuumpumper.dk hjælper vi med mere end selve produktet. Vi rådgiver om valg af kapselblæser, dimensionering af vakuumsystemer og optimering af eksisterende anlæg.
Vi hjælper blandt andet med:
- Valg af kapselblæser til vakuum eller overtryk
- Beregning af flow og vakuumniveau
- Optimering af eksisterende vakuumsystemer
- Tekniske spørgsmål om drift og integration
- Kundetilpassede løsninger
- Reservedele og tilbehør
Finder du ikke den løsning, du søger, hjælper vi gerne med at sammensætte en løsning, der passer til den konkrete applikation.
Ofte stillede spørgsmål
En kapselblæser er en volumetrisk blæser, der bruges til at skabe vakuum eller overtryk i industrielle processer. Den arbejder efter roots-princippet, hvor to rotorer transporterer luft eller gas gennem et kammer uden intern kontakt mellem delene. Kapselblæsere anvendes ofte i applikationer med behov for højt flow, stabil drift og oliefri luft.
En kapselblæser arbejder med positiv fortrængning og er særligt velegnet til høje flow ved lave driftstryk. Mange almindelige vakuumpumper er derimod udviklet til lavere flow og dybere vakuumniveauer. I større vakuumsystemer bruges kapselblæsere derfor ofte som booster sammen med en primær vakuumpumpe for at øge den samlede kapacitet.
Ja. Kompressionskammeret arbejder uden intern smøring, hvilket betyder, at luft eller gas ikke kontamineres med olie. Det gør kapselblæsere relevante i blandt andet fødevareindustri, pharma industri, vandbehandling og andre processer, hvor ren drift og lavt forureningsniveau er vigtigt.
Ja. Kapselblæsere er udviklet til stabil og kontinuerlig drift i industrielle miljøer. Den robuste konstruktion og de præcise tolerancer gør dem velegnede til anlæg med høj belastning og lange driftstider. Derfor anvendes de ofte i produktionsanlæg, centrale vakuumsystemer og pneumatiske transportsystemer.
En kapselblæser bruges ofte som booster i større vakuumsystemer, hvor der er behov for højere volumenflow og forbedret ydelse ved lave driftstryk. Ved at kombinere en kapselblæser med en primær vakuumpumpe kan anlægget arbejde mere effektivt og opnå hurtigere nedpumpning i større systemer.
Ja. Hos Vakuumpumper.dk tilbyder vi også kapselblæsere til ATEX Zone 1 eller 2 afhængigt af applikation og miljøkrav. Disse løsninger anvendes i miljøer med eksplosive gasser eller dampe, hvor der stilles særlige krav til sikkerhed, materialer og konstruktion.
Valget afhænger blandt andet af vakuumniveau, flowkrav, driftstid og procesforhold. I mange applikationer er kapselblæsere den rigtige løsning, når der ønskes højt flow ved lave vakuumniveauer og stabil drift over længere tid. Hos Vakuumpumper.dk hjælper vi med at vurdere, om en kapselblæser passer bedst til det konkrete vakuumsystem.
